Ịhọrọ ndu ziri ezi maka ngwa screw bọọlụ gị - blọọgụ

Okwu mmalite

Mgbe ị na-emebe ma ọ bụ na-ahọpụta usoro ngagharị ngagharị, "edu" nkebọọlụ ịghasabụ oke dị oke egwu nke na-emetụta ngwa ngwa ọrụ, izi ezi na ike ike nke akụrụngwa. Isiokwu a ga-atụle mmekọrịta dị n'etiti ụzọ na nkedo bọl, na-enyere gị aka ịhọrọ ụzọ kwesịrị ekwesị maka ngwa gị.

Gịnị bụ ndu?

Lead na-ezo aka n'ogologo ahịrị ahịrị akị na-aga n'ihu mgbe bọọlụ bọọlụ na-atụgharị otu ntụgharị zuru oke. Ọ na-ejikọta ọnụ ọgụgụ nke eri na pitch nke skru bọọlụ, a na-agbakọkwa ya site na iji usoro:
Ndu=Ogugu × Ọnụọgụ nke eri

Kedu ihe kpatara ndu ji dị mkpa maka skru bọọlụ?

Ball Screw

Dị ka isi arụmọrụ nke ịghasa bọọlụ, ọ na-ekpebi ozugbo dabara nke skru bọọlụ maka ngwa:

Na-ekpebi ọsọ ngagharị

Dị ka linear velocity (v)=Lead (L) × Motor Speed (n) ÷ 60 siri dị, enwere ike ịhụ na, na ọsọ moto enyere, nha nke ndu na-emetụta ọsọ ọsọ axial nke nut.

Na-emetụta Ndozi Ọkwa

Ọtụtụ ihe na-emetụta izi ezi n'ọnọdu n'ezie, dị ka n'ichepụta izi ezi nke skru bọọlụ, izi ezi moto, na mkpochapụ nnyefe. Nduzi na-emetụta oke oke nke ntọhapụ ziri ezi site na ịchịkwa mkpebi ahụ.

Na-emetụta Ike Ibu

Nduzi ahụ na-emetụta arụmọrụ nnyefe na mkpagharị moto site na akụkụ helix, na-ekpebi n'ụzọ doro anya oke oke nke ịghasa bọọlụ na sistemụ.

Na-emetụta nkwụsi ike arụmọrụ n'ozuzu ya

Ngwa niile ga-adakọrịrị iji hụ na arụ ọrụ kwụsiri ike ogologo{{0}. Ọ bụrụ na ụzọ ahụ adabaghị n'ọkwa ndị ọzọ nke ịghasa bọl ahụ, ọ ga-esi ike n'ezie iji hụ na usoro dum dabara adaba maka ngwa ahụ.

Kedu ka ụzọ dị iche iche si emetụta arụmọrụ bọọlụ

Tebụlụ dị n'okpuru na-egosi nhụsianya mmetụta dị iche iche dị iche iche skru pitch na ọsọ, nguzozi nke ziri ezi, ikike ibu, yana ihe achọrọ torque.

Ụdị ndu	Ọsọ	Ibu Ibu	Ndokwa nke ziri ezi	Achọrọ Torque	Ngwa a na-ahụkarị
Obere ndu	Dị ala	Elu	Elu	Dị ala	Ndokwa nke ọma, sistemu ibu dị arọ
Ọkara ndu	Na-agafeghị oke	Kwesịrị ekwesị	Na-agafeghị oke	Na-agafeghị oke	Ngwa akpaaka n'ozuzu
Nnukwu ndu	Elu	Ala	Ala	Elu	Sistemụ ngagharị ọsọ ọsọ{{0} dị elu

Ihe ndị dị mkpa ị ga-atụle mgbe ị na-ahọrọ ụzọ mgbagha bọọlụ

N'ezie, ịghọta mmetụta ndu na kposara bọọlụ na-enyekwara anyị aka ịghọta ihe ndị anyị ga-atụle mgbe ị na-ahọrọ ụzọ. Ozi na-esonụ ga-enyere gị aka ime ka isi ihe ndị a dokwuo anya.

Tụlee ihe chọrọ ọsọ ọsọ

N'ime ngwa chọrọ mmegharị ahịrị ọsọ ọsọ, dị ka ahịrị mgbakọ akpaghị aka ma ọ bụ ebe nrụpụta ọsọ CNC dị elu, skru bọọlụ nwere ụzọ dị elu nwere ike nweta ọsọ ngagharị ọsọ ọsọ n'otu ọsọ moto ahụ.

Tụlee ihe achọrọ nke ziri ezi

Nduzi na-emetụta mkpebi nhazi nke sistemu ahụ wee si otú a na-emezi ya. Obere ndu na-enye ohere maka ntụgharị ahịrị ntakiri maka mgbanwe ọ bụla, dabara maka ngwa chọrọ nzizi dị elu na nkwughachi.

Ihe achọrọ ibu

Nduzi pere mpe nwere ike nweta ibu axial nke buru ibu yana ntinye ntinye pere mpe, na-eme ka ọ dabara maka ngwa ọrụ dị arọ-. Ihe nkesa ọnyà ndị buru ibu anaghị enye uru arụrụ arụ ma a na-ejikwa ya na ngwa ọkụ{2}}.

Torque moto na ike dakọtara

Ndudu ahọpụtara ga-adakọrịrị n'ike moto na ike ike. Ọganihu buru ibu chọrọ torque dị elu n'oge mmalite yana n'okpuru ibu, ebe enwere ike iji obere ndu{1}} na-eji obere moto dị ala mee ihe.

Na-atụ ọtụtụ ihe

Ịhọrọ ụzọ kacha mma chọrọ ịhazi isi ihe ndị na-arụ ọrụ dị ka ọsọ, izi ezi, na ibu, yana ịtụle ihe ndị bara uru dị ka ọnọdụ gburugburu ebe obibi na mgbochi mmefu ego. Nyocha zuru oke nke ihe achọrọ ngwa ngwa dị mkpa.

Nhọrọ nke ndu bọọlụ a na-ahụkarị site na ngwa

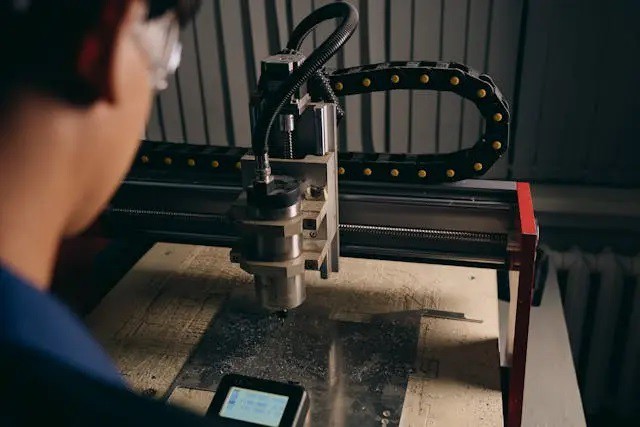

Ngwa igwe CNC

Ngwá ọrụ igwe CNC chọrọ nhazi ọkwa dị elu n'okpuru multi- njikọ axis na isi ike n'oge ịkpụ. A na-ejikarị ụzọ ndị nta na nke ọkara eme ihe iji hụ na ịcha kwụsiri ike na idobe ngwá ọrụ ziri ezi.

Akpaaka na họrọ{{0}na - Sistemụ Ebe

Sistemu ahọrọ{0} na{1} akpaghị aka chọrọ ntinye dị elu ma na-edobe nkenke maka ịhọpụta na idobe nke ọma. Kpọrọ bọọlụ nwere ogologo ụzọ ruo ogologo nwere ike melite arụmọrụ arụmọrụ ma na-edobe izi ezi.

Ngwa Semiconductor na nkenke

Akụrụngwa semiconductor, dị ka igwe na-egbutu wafer, chọrọ njikwa ziri ezi nke nfegharị nkeji. Ekwesịrị iji obere skru bọọlụ wee nweta njikwa ọnọdụ na obere micron{1}}ọkwa ma ọ bụ ọbụna nke ọma.

Igwe nrụpụta ọrụ dị arọ{{0}

Maka ngwá ọrụ mmepụta ihe dị arọ-, mkpali dị elu, nkwụsi ike ịrụ ọrụ, na ibu{1}} ike njide dị mkpa karịa ọsọ. Iji obere mkpirisi bọọlụ ndu na-enye uru dị ukwuu n'ịrụ ọrụ, na-ebelata mkpa moto torque, na-eme ka ọrụ nchekwa na kwụsie ike n'okpuru ọnọdụ ibu dị arọ.

Mmechi

Nhọrọ kwesịrị ekwesị nke ụzọ mgbagha bọọlụ dị oke mkpa maka ịgba mbọ hụ na arụ ọrụ sistemu, arụmọrụ, na ndụ ọrụ. Ọ dị mkpa ịtụle njikọ nke ihe dị iche iche dị ka ọsọ ọsọ, izi ezi, ibu, na torque, wee họrọ ụzọ kachasị mma dabere na ngwa a kapịrị ọnụ.
Ịtụle ndị ọkachamara na-emepụta ihe nkedo bọọlụ bụkwa ihe dị mkpa mgbe ị na-ahọrọ ụzọ. JSM bụ onye na-emepụta ọkachamara na ngwọta ngagharị ziri ezi nke ziri ezi, ma nwee ike nye gị ndụmọdụ bara uru yana skru bọọlụ dị elu yana ihe ndị ọzọ dị elu{{2}ezigbo nnyefe. Biko nweere onwe gịkpọtụrụ anyịmaka ndụmọdụ.
